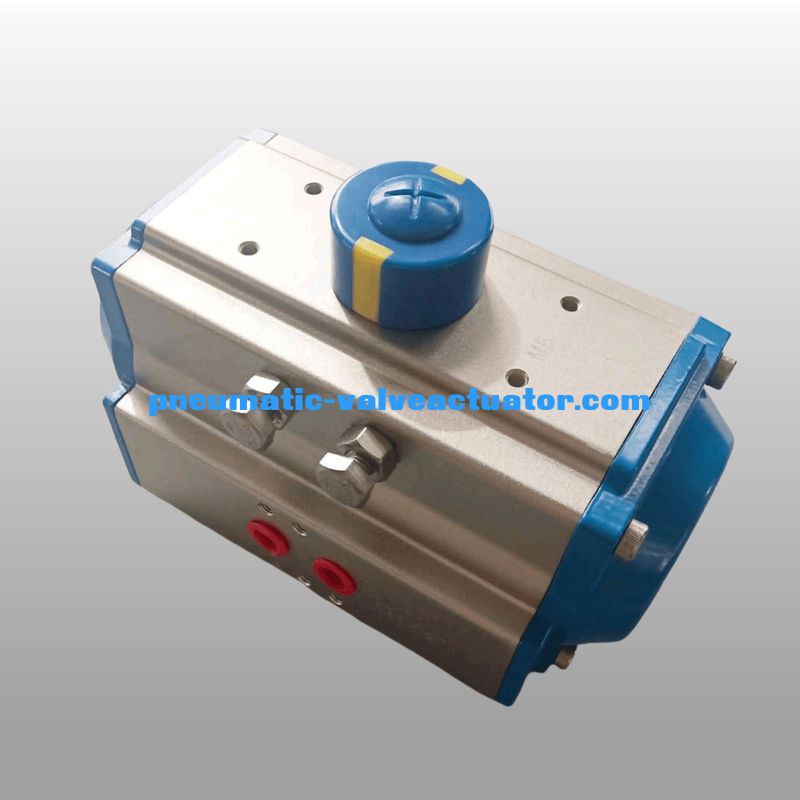

C シリーズ パネウマティックバルブアクチュエーター ラックとピニオン パネウマティックローータリーアクチュエーター
パネウマ・アクチュエータ
C シリーズ パネウマティックアクチュエータは,バルブ自動化ニーズにシンプルで費用対効果の高いソリューションを提供しています.四半期ターン (90°) ボールバルブ,プラグバルブ,ダムパー,バタフライバルに使用できます.双子逆のラックピストンは低摩擦ベアリングとガイドを備えており,高性能,長サイクル寿命,迅速な応答を提供します.このピストンは,失敗オープンアプリケーションのための回転を逆転させるために逆転することができます.
| 材料 | 圧縮されたアルミ合金 |
| 回転角度 | 0~90度 |
| 構造 | ラックとピニオン回転アクチュエーター |
| 仕事 の 圧力 | 2~8bar |
| 表面処理 | 硬式アノジス |
| 作業温度 | 通常の温度: -20°C (−4°F) ~80°C (+176°F) 高温:−15°C (−5°F) ~150°C (−302°F) 低温: -40°C (−104°F) ~ 80°C (+176°F). |
| 接続 | NAMUR,ISO5211 と DIN3337 |
| 適用する | ボールバルブ,バタフライバル,回転機 |
| カップの色 | 灰色,黒色,青色,深色,赤色,オレンジ色 |
二重作用する気力駆動装置
CCW
Aポートへの空気はピストンを外へ押し出し,Bポートから空気が排出される間,ピニオンが時計回りに逆方向に回る.
Bポートへの空気はピストンを内側に押し付け,Aポートから空気が排出される間,ピニオンが時計の指針に沿って回る.
CW
Aポートへの空気はピストンを外へ押し出し,Bポートから空気が排出される間,ピニオンが時計の向きに回る.
Bポートへの空気はピストンを内側に押し付け,Aポートから空気が排出される間,ピニオンが時計回りの方向に回る.
スプリング・リターン・パネマティック・アクチュエータ
CCW
Aポートへの空気はピストンを外へ押し出し,スプリングを圧縮させ,Bポートから空気が排出される間,ピニオンが時計回りに逆方向に回ります.
ポートAで空気の圧力が低下し,スプリングに蓄積されたエネルギーはピヨンを内側に押し込む.Aポートから空気が排出される間,ピニオンは時計回りの方向に回ります.
CW
Bポートへの空気はピストンを外へ押し出し,スプリングを圧縮させ,Bポートから空気が排出される間,ピニオンが時計回りに逆方向に回ります.
ポートAで空気の圧力が低下し,スプリングに蓄積されたエネルギーはピヨンを内側に押し込む.Aポートから空気が排出される間,ピニオンは時計回りの方向に回ります.
| モデル | A について | B について | C について | D | H×I | G | N | J | K | L について | M について | 空中接続 |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | エ36 | M5×75 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | エ50 | エ36 | M6×10 | M5×75 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | エ50 | エ36 | M6×10 | M5×75 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | エ70 | エ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | エ70 | エ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | エ70 | エ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | エ70 | エ50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | エ102 | エ70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | エ102 | エ70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | エ125 | エ102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | エ125 | エ102 | M12×20 | M10×16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | エ140 | M16×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | エ140 | M16×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | エ165 | M20×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | エ165 | M20×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | エ165 | M20×25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | エ165 | M20×25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | エ254 | エ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
製品使用
ATシリーズのラック&ピニオン肺動電器は,ラックとピニオンによって駆動されるダブルピストンでできています. 2つのモデルがあります. 1つはダブルアクティングモデル,もう1つはスプリングリターンモデルです.燃やす材料の種類に合致できる腐食性,塵,強い磁場,放射線,振動 室内または室外腐食性環境
電気,石油化学,メタルージー,石油,ガス,都市,建設,排水,化学産業,石油精製,鉱山,発電所,メタルージー,建築薬食品,ガス,科学研究など
